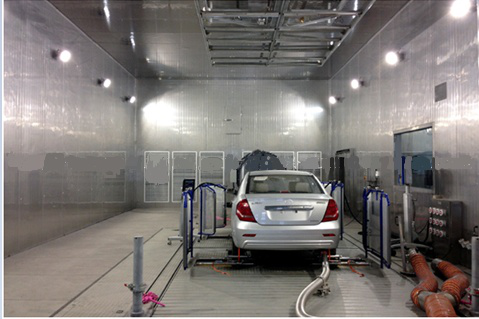

環境模擬倉
本試驗箱適用于對產品(整機)、零部件、材料進行高溫、低溫、高低溫循環試驗,以及恒定濕熱和交變濕熱試驗
本試驗箱可用于散熱試驗樣品和非散熱試驗樣品的試驗。對于散熱試驗樣品的試驗,其散熱功率不能超過試驗箱制冷量,因制冷量為動態值,其隨溫度點變化而有所變化。
空氣調節系統
調控方式:空氣強制循環平衡調溫
空氣循環裝置:離心式風機,長軸外置電機驅動。風機循環風量為大于90000M3/H;電機為變頻電機,裝有變頻器循環風量可調。
加熱方式:鎳鉻合金電熱絲式加熱,PID調節,執行元件:固態繼電器。
空氣冷卻方式:翅片式蒸發器
制冷系統
工作方式: 2復疊式汽體壓縮制冷機組(壓縮機數量:4臺)
冷凝方式:水冷(冷凝桶)
制冷壓縮機:國際品牌比澤爾6GE-34Y半封閉壓縮機
制冷機控制:根據試驗條件,控制系統自動調節制冷機運行工況、冷量大小,確保壓縮機工作在合適狀態,延長壓縮機使用壽命
制冷劑:環保制冷劑:R404a(高溫級)和R23(低溫級)
減振、降噪:制冷機系統減振、降噪措施
加濕、除濕系統
加濕系統:不銹鋼鎧裝加濕器;斷水保護器;水位自動控制器;自動上水系統。加濕能力最大100kg/h 水。
除濕系統:凝露法除濕
控制系統
控制器: PLC模塊+7英寸彩色液晶觸摸控制屏
用戶程序容量: 90個程序、每個程序最大99段,每段時間最大可設置999小時,且時間設置模式為時/分/秒;程序間可鏈接、程序可設外循環、程序分段可設內循環總裝檢測線
分辨率:溫度0.1℃,濕度0.1%RH,時間1秒
傳感器:鎧裝鉑電阻(溫度),濕度傳感器。
人機界面:中文、彩色LCD顯示、觸摸方式輸入設定
運行方式:定值運轉、程序運轉
試驗數據顯示:設定溫濕度、實測溫濕度、總運行時間、段運行時間、加熱狀態
制冷機工況:根據試驗條件控制器能自動配置制冷機的工況或開/停
