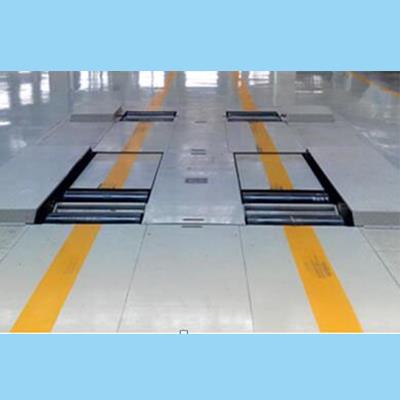

ABS（防抱死制動系統）制動臺測試數據波動大的問題可能涉及傳感器校準、液壓系統穩定性及電控單元（ECU）通信故障等多方面因素。以下從這三個核心方向展開分析，并提供排查思路與解決方案：

一、傳感器校準問題

可能原因

1.輪速傳感器信號偏差：ABS依賴輪速傳感器實時監測車輪轉速，若傳感器安裝間隙不當（如磁電式傳感器與齒圈間隙過大/過?。⑿盘柧€接觸不良或傳感器本身損壞，會導致轉速信號失真，觸發ABS誤動作或響應延遲。

2.壓力傳感器漂移：液壓系統中的壓力傳感器若未定期校準，可能因溫度變化、長期使用導致零點偏移或靈敏度下降，使ECU接收的壓力數據不準確，影響制動壓力調節。

3.加速度傳感器誤差：部分ABS系統配備縱向/橫向加速度傳感器，若其校準參數（如零偏、靈敏度）錯誤，可能導致系統對車輛動態狀態的誤判。

排查與解決

?輪速傳感器：檢查安裝間隙（通常為0.5-1.5mm），清理齒圈表面污垢或鐵屑；用示波器檢測信號波形（正常應為規則方波），對比左右輪信號一致性。

?壓力傳感器：使用標準壓力源（如氣壓/液壓校驗儀）進行零點與量程校準，確保輸出信號與實際壓力線性匹配；檢查傳感器供電電壓（通常5V±0.2V）是否穩定。

?加速度傳感器：通過診斷儀讀取傳感器原始數據，對比車輛靜止/勻速行駛時的輸出值是否在允許誤差范圍內（如±1%FS）。

二、液壓系統穩定性問題

可能原因

1.液壓泵/電機性能下降：液壓泵磨損或電機供電不足可能導致建壓速度變慢、壓力波動大，尤其在連續制動測試中表現明顯。

2.電磁閥卡滯或響應延遲：ABS液壓控制單元（HCU）中的常開/常閉電磁閥若因污染（如制動液含雜質）、線圈老化或機械卡滯，無法快速切換通斷狀態，導致制動壓力調節滯后。

3.制動液特性異常：制動液沸點降低（因吸濕或高溫）、含氣泡或粘度變化，會影響液壓傳遞效率，導致壓力波動。

4.管路泄漏或堵塞：管路接頭松動、密封圈老化或內部堵塞（如濾網臟污）會導致壓力損失或局部高壓。

排查與解決

?液壓泵/電機：檢查泵體是否有異響或過熱現象；測量電機工作電流（對比標定值），確認供電電壓穩定；通過壓力傳感器監測建壓時間（通常應在0.1-0.3秒內達到目標壓力）。

?電磁閥：拆解HCU（需專業設備），檢查電磁閥閥芯是否靈活、線圈電阻值（通常10-30Ω）是否正常；用壓縮空氣或制動液反向沖洗閥體，清除內部雜質。

?制動液：更換符合標準的DOT4/DOT5.1制動液（避免混用不同標號），排空系統內空氣；定期更換制動液（一般每2年或4萬公里）。

?管路：檢查管路接頭是否緊固（扭矩符合規范）、密封圈是否完好；用內窺鏡或高壓空氣檢查管路內部是否堵塞。

三、電控單元（ECU）通信故障

可能原因

1.CAN總線通信異常：ABS ECU與制動臺測試設備（如數據采集儀）通過CAN總線交換數據，若總線阻抗不匹配、終端電阻缺失或信號干擾（如強電磁場），可能導致數據丟包或延遲。

2.ECU內部故障：ECU硬件（如MCU、電源芯片）損壞或軟件邏輯錯誤（如標定參數錯誤、故障碼未清除），可能導致信號處理異常。

3.傳感器/執行器信號沖突：若多個傳感器（如輪速、壓力、加速度）同時傳輸異常信號，ECU可能因容錯機制觸發保護邏輯，導致制動壓力調節紊亂。

排查與解決

?CAN總線：用診斷儀讀取總線錯誤幀數量（正常應接近0）；檢查終端電阻（通常60Ω，位于總線兩端）是否缺失或阻值偏差；排查附近是否有強電磁干擾源（如電機、逆變器），必要時增加屏蔽措施。

?ECU硬件：通過診斷儀讀取ECU故障碼（如P0500輪速信號故障、P1568液壓泵控制故障），確認是否為硬件報錯；若故障碼無法清除，需更換ECU并重新編程。

?信號沖突：逐一斷開傳感器/執行器連接，觀察測試數據是否恢復正常；若某部件斷開后數據穩定，則需重點檢查該部件（如更換輪速傳感器或清洗電磁閥）。

四、綜合建議

1.分步隔離法：優先通過診斷儀讀取ABS系統故障碼，縮小問題范圍；若無故障碼，逐步斷開傳感器/執行器，觀察數據波動是否消失。

2.環境因素排查：測試時環境溫度、濕度是否超出ABS工作范圍（如低溫導致液壓油粘度升高）；確保制動臺設備（如滾筒、傳感器）校準有效。

3.數據對比分析：將波動數據與正常工況下的歷史數據對比，重點關注輪速差值（正常應＜5km/h）、壓力變化率（正常應平滑過渡）等關鍵參數。

通過系統性排查傳感器、液壓系統及ECU通信三大模塊，可定位波動根源并針對性解決，確保ABS制動臺測試數據的準確性與穩定性。
