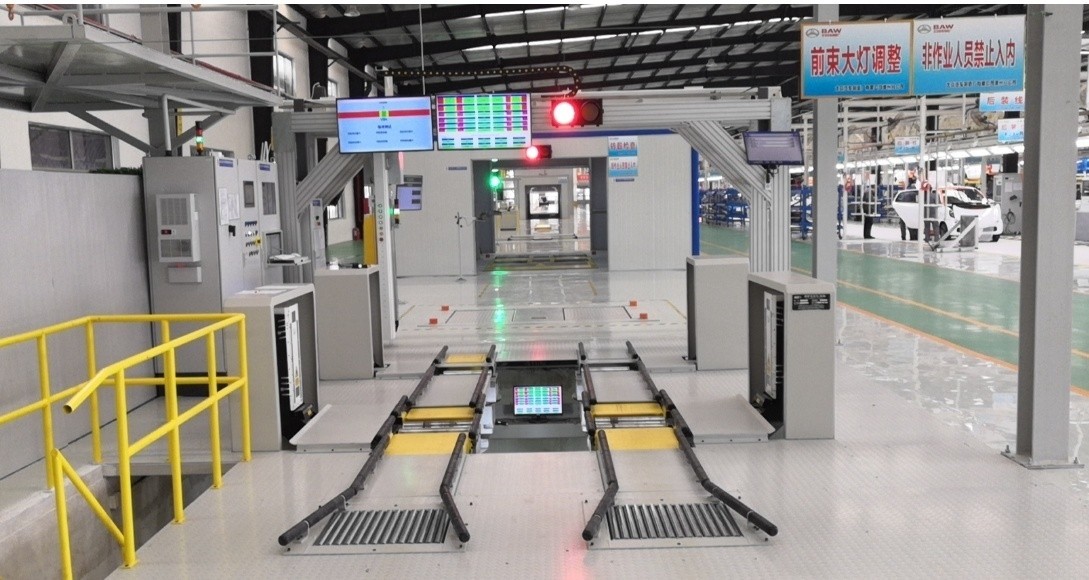

電力底盤測功機（Electric Chassis Dynamometer,ECD）振動噪聲異常直接影響測試數據的可靠性和設備壽命，可能由傳動系統對中不良、軸承磨損或電磁干擾等因素引發。以下從故障根源、診斷方法和解決方案三方面展開分析：

一、傳動系統對中不良

傳動系統（電機減速器滾筒軸）的對中精度直接影響機械振動水平。若存在軸向/徑向偏移或角度偏差，會導致齒輪/聯軸器異常嚙合、軸承偏載，進而引發周期性振動和噪聲。

可能原因

?安裝偏差：電機與減速器、減速器與滾筒軸之間的聯軸器安裝時未嚴格對中（徑向偏差＞0.1mm或角度偏差＞0.5°），導致負載傳遞不均。

?基礎剛性不足：測功機底座固定螺栓松動或地基沉降，使傳動系統在負載下發生微小位移，破壞對中性。

?熱變形影響：長時間高負荷運行后，電機/減速器殼體因溫升發生熱膨脹，導致原有對中狀態偏移（如軸向伸長＞0.2mm）。

診斷方法

?振動頻譜分析：使用加速度傳感器采集傳動系統振動信號，若頻譜中出現明顯的2倍頻或更高次諧波（如電機轉速1500rpm對應基頻25Hz，2倍頻50Hz處幅值顯著升高），表明存在對中不良。

?激光對中儀檢測：通過激光對中工具測量電機與滾筒軸的徑向/軸向偏差及角度誤差（允許值：徑向＜0.05mm，角度＜0.2°）。

?溫度監測：對比傳動系統各部件（電機輸出端、減速器輸入端、滾筒軸承座）的溫度分布，若局部溫差＞10℃，可能存在熱變形導致偏移。

解決方案

?重新校準對中：使用激光對中儀調整電機與減速器、減速器與滾筒軸的聯軸器，確保徑向/軸向偏差及角度誤差在允許范圍內；緊固底座螺栓（扭矩按設計值±5%控制）。

?增強基礎剛性：檢查底座固定螺栓（如M20螺栓預緊力需達300N·m以上），必要時增加減震墊或地腳螺栓數量；長期運行后需定期復檢對中狀態。

?熱補償設計：對于高負荷工況，在控制系統中集成溫度傳感器，實時監測關鍵部件溫升，并通過軟件補償因熱膨脹導致的對中偏移（如調整聯軸器預緊力）。

二、軸承磨損或損壞

軸承是支撐傳動軸的核心部件，長期承受徑向/軸向載荷及高速旋轉摩擦，若潤滑不足、污染或過載，會導致磨損、點蝕甚至斷裂，引發振動和異響。

可能原因

?潤滑失效：潤滑脂老化（使用周期＞6個月未更換）、油量不足或污染（金屬屑、水分混入），導致軸承滾動體與滾道摩擦加劇。

?過載運行：測試車輛質量超過設計載荷（如標定最大2噸車輛實際加載3噸）或急加速/制動工況頻繁，使軸承承受瞬時沖擊載荷。

?安裝不當：軸承裝配時過盈量過大（如熱裝溫度＞120℃）或未清潔軸/座孔表面，導致滾道損傷或游隙異常。

診斷方法

?振動信號特征分析：采集軸承座振動信號，若頻譜中出現軸承故障特征頻率（如內圈故障頻率BPFI、外圈故障頻率BPFO、滾動體故障頻率BSF），表明存在局部損傷；若出現寬頻帶沖擊信號（高頻＞5kHz），表明磨損嚴重。

?溫度與噪聲檢測：軸承座溫度＞70℃（環境溫度25℃時）或出現周期性“咔嗒聲”“嗡嗡聲”，提示潤滑不良或滾動體損傷。

?拆解檢查：停機后拆卸軸承，觀察滾道表面是否有剝落、劃痕或變色（過熱導致回火色）；測量游隙（與新品對比，超過允許值±0.002mm需更換）。

解決方案

?定期維護潤滑：按廠家要求更換潤滑脂（如鋰基脂，更換周期≤6個月或500小時運行時間）；加油量控制在軸承腔容積的1/3~1/2，避免過量導致攪拌發熱。

?載荷控制與緩沖：嚴格限制測試車輛質量（誤差＜5%標定值）；在傳動系統中增加彈性聯軸器（如膜片聯軸器）吸收沖擊載荷，降低軸承瞬時應力。

?規范安裝流程：使用專用工具安裝軸承（如液壓壓裝設備），避免直接敲擊；裝配前清潔軸/座孔表面（用無絨布擦拭），并涂抹少量潤滑脂防銹。

三、電磁干擾（EMI）引發的異常振動

電力底盤測功機的電機（如永磁同步電機PMSM）和控制系統依賴高頻電力電子器件（逆變器、驅動器），若電磁屏蔽不完善或接地不良，會導致電磁噪聲耦合到機械系統，引發低頻振動或高頻異響。

可能原因

?逆變器高頻諧波：電機驅動逆變器開關頻率（通常5kHz~20kHz）產生的高頻諧波電流，通過電纜耦合到電機定子繞組，引發電磁力波（頻率=開關頻率×極對數），導致定子/轉子振動。

?接地回路干擾：控制系統接地線阻抗過高（＞4Ω）或存在多點接地，使電磁噪聲通過地環路耦合到傳感器信號線或機械結構。

?電纜布局不當：動力電纜（如電機三相線）與信號電纜（如轉矩傳感器線）平行布線且間距＜300mm，導致電磁干擾耦合。

診斷方法

?電磁噪聲檢測：使用近場探頭（如環形天線）檢測電機/逆變器周圍的磁場強度（超過50dBμV/m需排查）；通過頻譜分析儀觀察噪聲頻率是否與逆變器開關頻率匹配。

?振動電氣同步分析：同步采集振動信號和逆變器輸出電流波形，若振動峰值與電流諧波分量（如5次、7次諧波）同步變化，表明電磁干擾是主因。

?接地電阻測試：測量控制系統接地線阻抗（應＜1Ω），檢查是否存在多點接地（如機柜與底座同時接地形成環路）。

解決方案

?優化電磁屏蔽：為電機/逆變器加裝金屬屏蔽罩（接地良好），動力電纜采用屏蔽電纜（屏蔽層單端接地）；在逆變器輸出端加裝共模扼流圈（抑制高頻共模噪聲）。

?規范接地設計：控制系統采用單點接地（如機柜接地排單獨連接至大地），避免與動力系統地線混接；傳感器信號線采用雙絞屏蔽線，并在靠近測點處單端接地。

?調整控制參數：在逆變器中啟用諧波抑制算法（如DPWM調制、重復控制），降低高頻諧波電流幅值；適當提高開關頻率（如從8kHz提升至16kHz），減少電磁力波幅值（但需權衡開關損耗）。

總結

電力底盤測功機振動噪聲異常需從機械對中、軸承狀態及電磁環境三方面綜合排查。建議建立“日常巡檢（聽診/溫度監測）+定期維護（對中校準/潤滑更換）+深度診斷（頻譜分析/接地測試）”的閉環管理流程，結合振動頻譜特征和故障機理快速定位問題，針對性采取優化措施，確保設備穩定運行和測試數據準確性。
