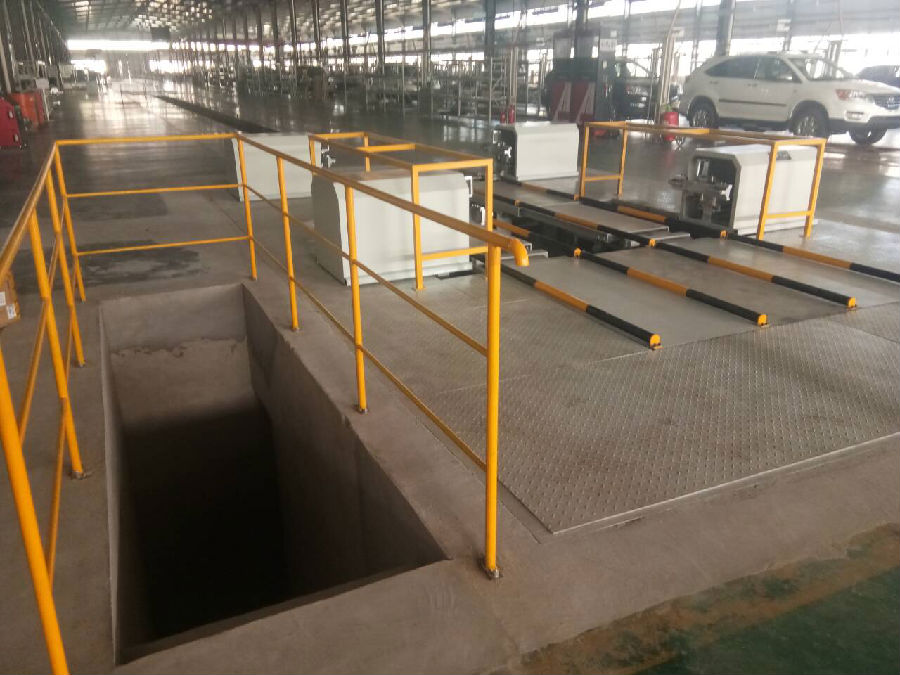

電力底盤測功機（Electric Chassis Dynamometer,ECD）測功不準可能由滾筒阻力校準偏差、轉矩傳感器故障及控制算法缺陷等多因素導致。以下從問題根源、診斷方法及優化措施三方面展開分析：

一、滾筒阻力校準偏差

滾筒作為車輛驅動力的直接作用部件，其阻力特性直接影響測功準確性。若校準不當或長期使用后磨損/污染，會導致滾筒實際阻力與標定值偏離。

可能原因

?靜態/動態阻力未校準：滾筒在靜止（靜態）和旋轉（動態）狀態下的摩擦阻力不同（如軸承摩擦、空氣阻力），若僅校準靜態阻力而忽略動態變化，低速或加速工況下誤差顯著。

?滾筒表面狀態變化：長期使用后滾筒表面磨損（如橡膠層變?。?、污染（油污、灰塵附著）或溫度升高（連續測試導致熱變形），均會改變滾動阻力系數。

?環境因素干擾：溫度、濕度變化影響滾筒材料彈性模量及空氣阻力，若校準未考慮環境補償，會導致測功偏差。

診斷方法

?空載測試：車輛未加載時，測功機顯示的“阻力功率”應接近零；若存在持續非零值，表明滾筒阻力校準異常。

?對比實測與理論值：通過已知參數的車輛（如標準樣車）在相同工況下的實測功率與理論計算值（基于車輛質量、滾筒半徑、轉速等）對比，差異超過±2%需排查滾筒阻力。

優化措施

?動態阻力校準：采用“空載滑行法”校準動態阻力——車輛掛空擋，記錄滾筒從設定轉速減速至停止的時間，通過動力學公式反推實際滾動阻力系數，并更新校準參數。

?定期維護滾筒：清潔表面污染物，檢查橡膠層磨損情況（磨損量＞3mm需更換）；高溫環境下測試后需冷卻至環境溫度再進行校準。

?環境補償算法：在控制系統中集成溫度、濕度傳感器，實時修正滾筒阻力系數（如橡膠彈性模量隨溫度升高而降低，需動態調整）。

二、轉矩傳感器故障

轉矩傳感器是測功機的核心部件，用于測量電機輸出的驅動轉矩（或車輛反拖轉矩）。其故障會直接導致測功值失真。

可能原因

?傳感器零點漂移：長期使用后傳感器內部應變片或電路參數變化，導致零位輸出偏移（如未加載時顯示非零轉矩）。

?信號干擾：強電磁環境（如電機高頻諧波）或接地不良引入噪聲，使轉矩信號波動異常（如出現高頻毛刺）。

?機械安裝偏差：傳感器安裝不同軸（同軸度誤差＞0.1mm）或緊固力不均，導致測量時產生附加彎矩，影響線性度。

診斷方法

?零點檢查：測功機空載（無車輛連接、電機不輸出）時，轉矩傳感器輸出應接近零（允許±0.5%FS偏差）；若超出范圍需校準零點。

?靜態標定驗證：使用標準砝碼（或扭矩扳手）對傳感器施加已知轉矩，對比實測值與理論值，偏差＞±1%需排查信號鏈路。

?動態響應測試：在固定轉速下突然加載/卸載，觀察轉矩信號上升/下降時間是否符合傳感器規格（如響應時間＜10ms）；若延遲或振蕩明顯，可能存在干擾或機械問題。

優化措施

?定期零點校準：每次開機或環境溫度變化＞5℃時，執行自動零點校準（通過軟件清零或硬件調零電路）。

?抗干擾設計：為傳感器信號線加裝屏蔽層（接地良好），避免與動力電纜平行布線；在控制系統中增加數字濾波算法（如卡爾曼濾波）抑制高頻噪聲。

?安裝精度檢查：每半年用激光對中儀檢測傳感器與滾筒軸的同軸度（誤差＜0.05mm），緊固螺栓需按對角順序分次擰緊至規定扭矩（如50N·m±5%）。

三、控制算法優化

測功機的核心功能是通過電機模擬車輛行駛阻力（如滾動阻力、空氣阻力、坡度阻力等），若控制算法未精準匹配實際工況需求，會導致“目標轉矩”與“實際輸出轉矩”偏差。

可能原因

?模型參數不匹配：控制算法依賴的車輛模型參數（如質量、風阻系數、滾動阻力系數）與實測車輛不一致（如車輛改裝后質量增加但未更新參數）。

?實時性不足：控制周期過長（如＞10ms）導致轉矩指令響應滯后，在瞬態工況（如急加速/減速）下誤差顯著。

?反饋補償缺失：未引入滾筒轉速、轉矩傳感器的實時反饋進行閉環控制，僅依賴開環指令，易受干擾影響。

優化措施

?動態參數辨識：在測試前通過“階躍響應法”或“最小二乘法”實時辨識車輛質量、風阻系數等參數（如通過0-100km/h加速時間反推質量），替代固定預設值。

?提高控制頻率：將控制周期縮短至1ms以內（如采用高性能DSP或FPGA），確保轉矩指令的實時更新；對于高頻動態工況（如換擋沖擊），需增加預測控制算法（如模型預測控制，MPC）。

?多閉環反饋控制：構建“轉矩-轉速”雙閉環控制系統——外環以目標阻力功率為基準計算目標轉矩，內環以轉矩傳感器反饋修正電機輸出；同時引入滾筒轉速反饋（如通過編碼器檢測滑移率），補償滾筒打滑導致的誤差。

總結

電力底盤測功機測功不準是系統性問題，需從機械（滾筒阻力）、硬件（轉矩傳感器）及軟件（控制算法）三方面綜合排查。定期維護（如校準、清潔）、實時監測（如傳感器信號、環境參數）及算法優化（如動態參數辨識、高頻控制）是提升測功精度的關鍵。實際應用中建議建立“校準-測試-診斷-優化”的閉環管理流程，確保設備長期穩定運行。
